Phase : test avec tournevis testeur

[Wallace]

désolé Jeanpi, j'avais pas compris ça, je pensais à un hicap

schafner font des filtres secteurs, c'est suisse!

bon je vais développer un peu sur l'alimentation symétrique stabilisée AC, que l'on rencontre dans les studios d'enregistrements! ça existe mais très cher 4000€

le but du jeu est de découpler du secteur les appareils de prises de son et d'enregistrement etc.., dans un studio, et les lecteurs et amplis dans notre cas!

la partie redressement de la hicap ou de l'ampli (pont de diodes+capas réservoir+régulation) atténue beaucoup le bruit du secteur , mais même atténué il existe toujours , et croyez moi il en passe des trucs dans le 230v, on voit tout avec un oscilo!

le système consiste a filtrer en amont et d'isoler du secteur et de remettre les phases en géométrie parfaite avant nos chers bébés !

le plus compliqué reste de se procurer des transfos qui sortent 2x la même tension sur le secondaire 107, 110,115 peu importe c'est redressé après! que ça soit pas 107 et 110, qu'il n'y ait pas de dissymétrie! voilà!

le but serait de trouver de l'occase niveau transfo sur des vieux produits obsolètes mis au rebut !



le symetriseur reste pas cher à faire et surtout c'est du bricolage électricité

en cherchant vite fait,

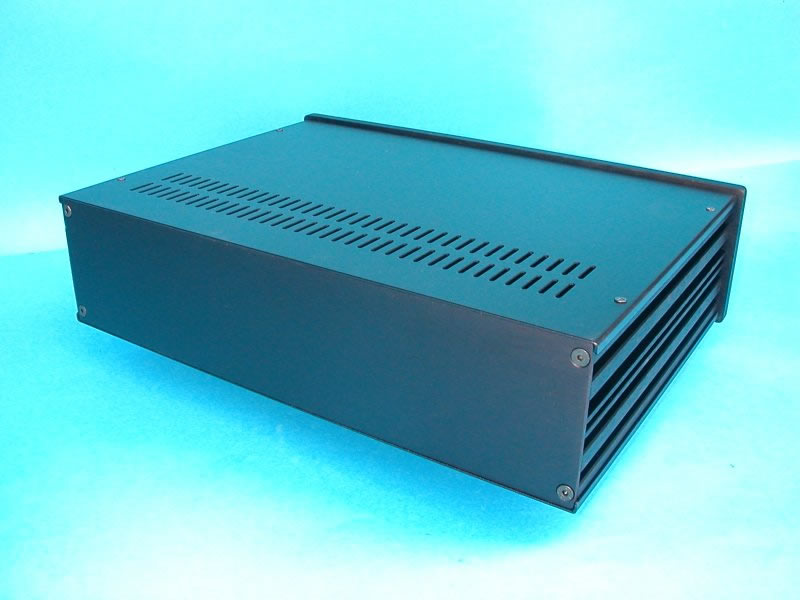

la boite dans les 30€
http://www.audiophonics.fr/images/Vista ... galaxy.jpg" onclick="window.open(this.href);return false;

transfo de 50 € à 90
http://www.conrad.fr/transformateur_d_i ... 974_843309#" onclick="window.open(this.href);return false;

le schaffner EMI 60€

http://fr.farnell.com/schaffner/fn394-6 ... 94-6-05-11" onclick="window.open(this.href);return false;

trois prises châssis à 3€
http://www.leroymerlin.fr/multimedia-st ... 4155-z.jpg" onclick="window.open(this.href);return false;

[love_leeloo]

je viens de m'apercevoir qu'au retour d'usine de mon Qute pour changement d'écran, NAIM a eu le bon gout de coller une pastille à l'arrière de Qute pour indiquer la phase

et donc je viens de tester le câble avec mon tournevis testeur pour le mettre dans le bon sens sur ma multiprise

il faut que je vérifie celle du CD3

[Chag]

Je suis un peu déçu tant je croyais que tu déterminais la bonne mise en phase à l'oreille..

Chag -

P.S. Je me sers bien aussi toujours d'un tournevis testeur.

[RV]

[love_leeloo]

Je suis un peu déçu tant je croyais que tu déterminais la bonne mise en phase à l'oreille..

Chag -

P.S. Je me sers bien aussi toujours d'un tournevis testeur.

[Roitelet.44]

pour avoir ouvert des Naim olive à plusieurs reprises, je peux te confirmer que la position de la phase n'est pas systématiquement la même. Les anglais ont des régimes de neutre différents selon les régions.

Retire la protection plastique sur l'arrière du connecteur IEC de ton appareil et regarde sur quelle broche est raccordée le fil bleu. Le bleu étant toujours le neutre, tu sauras que c'est l'autre broche qui sera la phase. C'est aussi simple que ça.

Il ne te reste plus qu'à apposer un petit sticker adhésif (rond rouge) à coté de la broche idoine pour te rappeler de quel coté est la phase. Ca t'évitera de refaire la manipulation lors d'un prochain branchement.

Celle du milieu sera toujours le fil de terre. N'oublie pas de remettre la protection plastique sur le connecteur avant de refermer ton boîtier.

Bonjour,
Je souhaite vérifier la phase des 552PS et 300PS.
Quand je retire la protection des fusibles (je ne peux que la faire coulisser en fait), je ne vois pas le fil bleu branché à la prise phase.
et je ne vois pas de sens aux fusibles (verticaux).
Est-ce que j'ai bien compris ce qu'il faut faire ?
J'avoue que je ne souhaite pas ouvrir les capots des bestiaux.
Vraiment désolé si ma question précise a déjà été posée (je ne l'ai pas vu).
Merci

[Roitelet.44]

Bonjour,
Je souhaite vérifier la phase des 552PS et 300PS.
Quand je retire la protection des fusibles (je ne peux que la faire coulisser en fait), je ne vois pas le fil bleu branché à la prise phase.
et je ne vois pas de sens aux fusibles (verticaux).
Est-ce que j'ai bien compris ce qu'il faut faire ?
J'avoue que je ne souhaite pas ouvrir les capots des bestiaux.
Vraiment désolé si ma question précise a déjà été posée (je ne l'ai pas vu).
Merci

La méthode de mesure du courant de fuite ne fonctionne pas non plus (masse flottante sur ces nouveaux appareils ?).
Voltmètre = 0 quel que soit le branchement sur la barrette schuko.
Rien à part ouvrir les appareils ou -encore plus- tendre l'oreille ?
Merci d'avance

[cedric31]

Salut
La phase est toujours en bas…

[Roitelet.44]

Salut
La phase est toujours en bas…

Merci pour ton retour.
J’avais lu dans une des réponses que cette théorie n’était pas toujours respectée lors de la fabrication de nos chères boîtes.

[thierry931]

Bonjour,
je ne vois pas le fil bleu branché à la prise phase.

Est-ce que j'ai bien compris ce qu'il faut faire ?
J'avoue que je ne souhaite pas ouvrir les capots des bestiaux.
Merci

CasaMusica parlait d'ouvrir le capot et retirer la protection plastique à l'intérieur derrière la prise pour voir où est soudé le fil bleu.


[Roitelet.44]

Bonjour,

Oui, c’est bien ce que j’avais compris mais je ne souhaite pas ouvrir mes appareils encore sous garantie.

À l’oreille, on entend quand la phase n’est pas respectée (même si parfois, une phase inversée
peut donner moins de détails, ce qui peut apparaître moins fatiguant, plus reposant).

J’ai trouvé ce morceau « A trace of grace » par Michel Godard qui est inécoutable hors phase.
Phase respectée, c’est beaucoup plus sympa.

Merci pour vos réponses en tout cas (dans tout ce fil).

[la feuille]

« A trace of grace » par Michel Godard

J'aime bien aussi ce joli morceaux qui restitue l'atmosphère du lieu.

[Doum]

Je reviens sur ce poste ô combien déjà abordé.

J'ai lu dans les premières pages que la phase des appareils Olive ne serait pas toujours en bas...les velus du fer à souder, vous confirmez ?

Pfff...j'ai 9 boîtiers Olive alimentés...la loose...

Relou car avec 6x135, ce n'est pas évident de le faire à l'oreille...et j'ai une paire de 135 dont la vis allen est trop usée pour l'ouvrir...il faudra d’ailleurs que je règle ce problème...si quelqu'un à une autre idée que percer à la perceuse et re-tarauder...je suis preuneur...et si non, ben c'est ce que je ferai....

[cedric31]

Hello,

J ai toujours vu la phase en bas …. C est le fil marron.
Il existe des sniffers qui ressemblent à un gros stylo qui détectent la phase grâce au champ magnétique.
Lorsque tu branches tu vérifies la cohérence entre la phase détectée et le fil marron à l intérieur…


Pour la vis il existe également des extracteurs de vis en fonction du diamètre , faire un petit trou puis mettre l extracteur pas de vis inversé…


[manu67]

Quand elle n’est pas en bas c’est tout simplement que la prise n’est pas positionnée comme d’habitude, comme sur certains lecteurs cd olive.
