Recapage Nait 1 / Nait 2

[manu67]

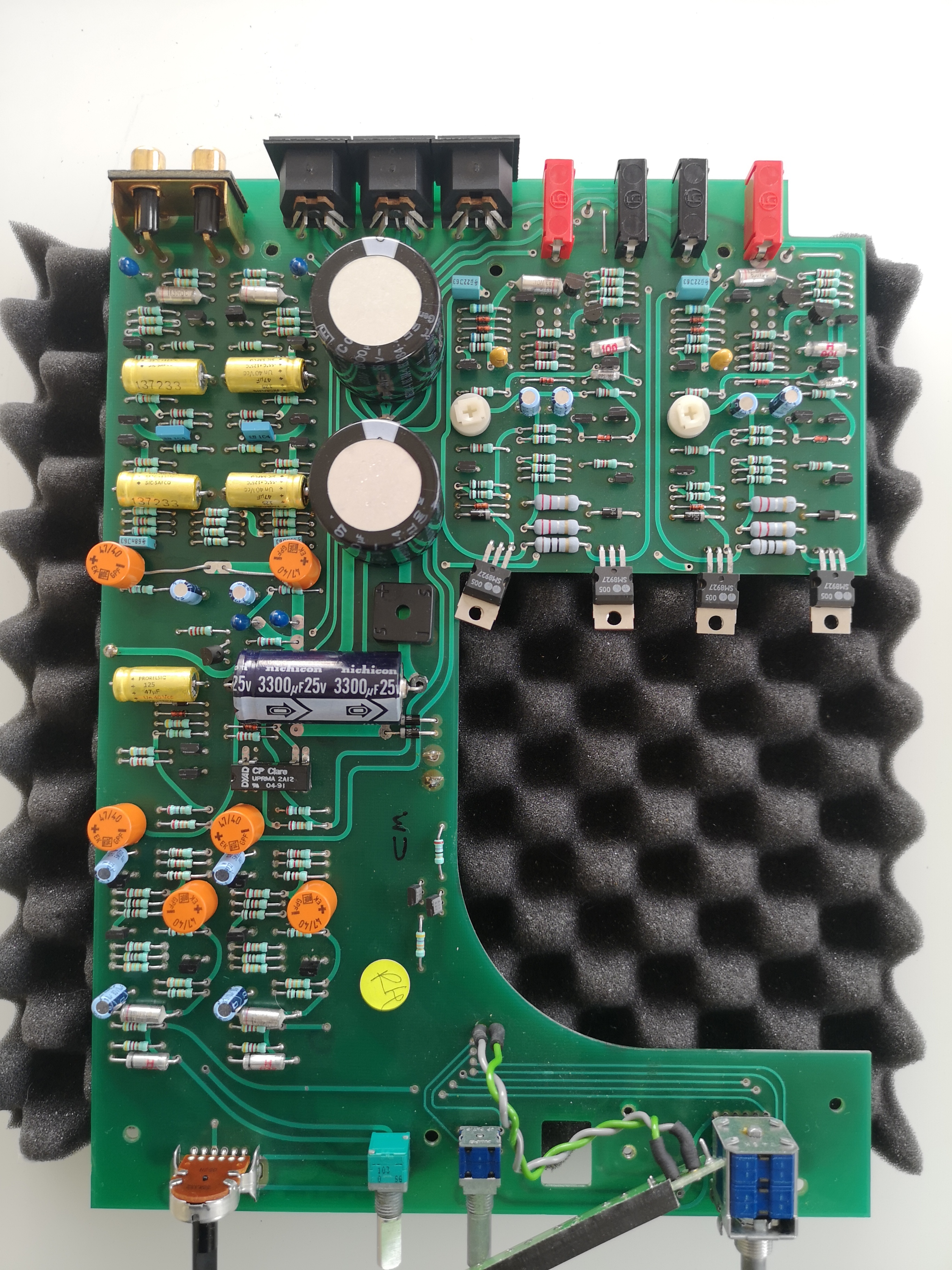

Voilà, le recappage du Nait2 de Jean Daniel est fini, il est magnifique !

J'ai utilisé uniquement des composants nos, new old stock, triés et appairés, c'était un peu compliqué pour trouver certains condensateurs mais le résultat est là et j'ai maintenant de quoi en refaire deux ou trois encore.
J'ai conservé les valeurs d'origine pour les 6800 finalement même si j'ai trouvé des 10000 en sic safco nos en pleine forme, pour une prochaine fois...

[tatchik74]

Du comme neuf et peut être mieux !

[la feuille]

Toujours super de remettre en état ces vieilles boites...top Manu!

[manu67]

Merci,
Je suis assez surpris de la sonorité de l'appareil, c'est vraiment très très bon, d'une l'immédiateté et d'une cohérence absolue
Du pur bonheur

[La Bastille]

@Manu,
Tu dois avoir l’une des plus belles collections de Naim d’antan !

[manu67]

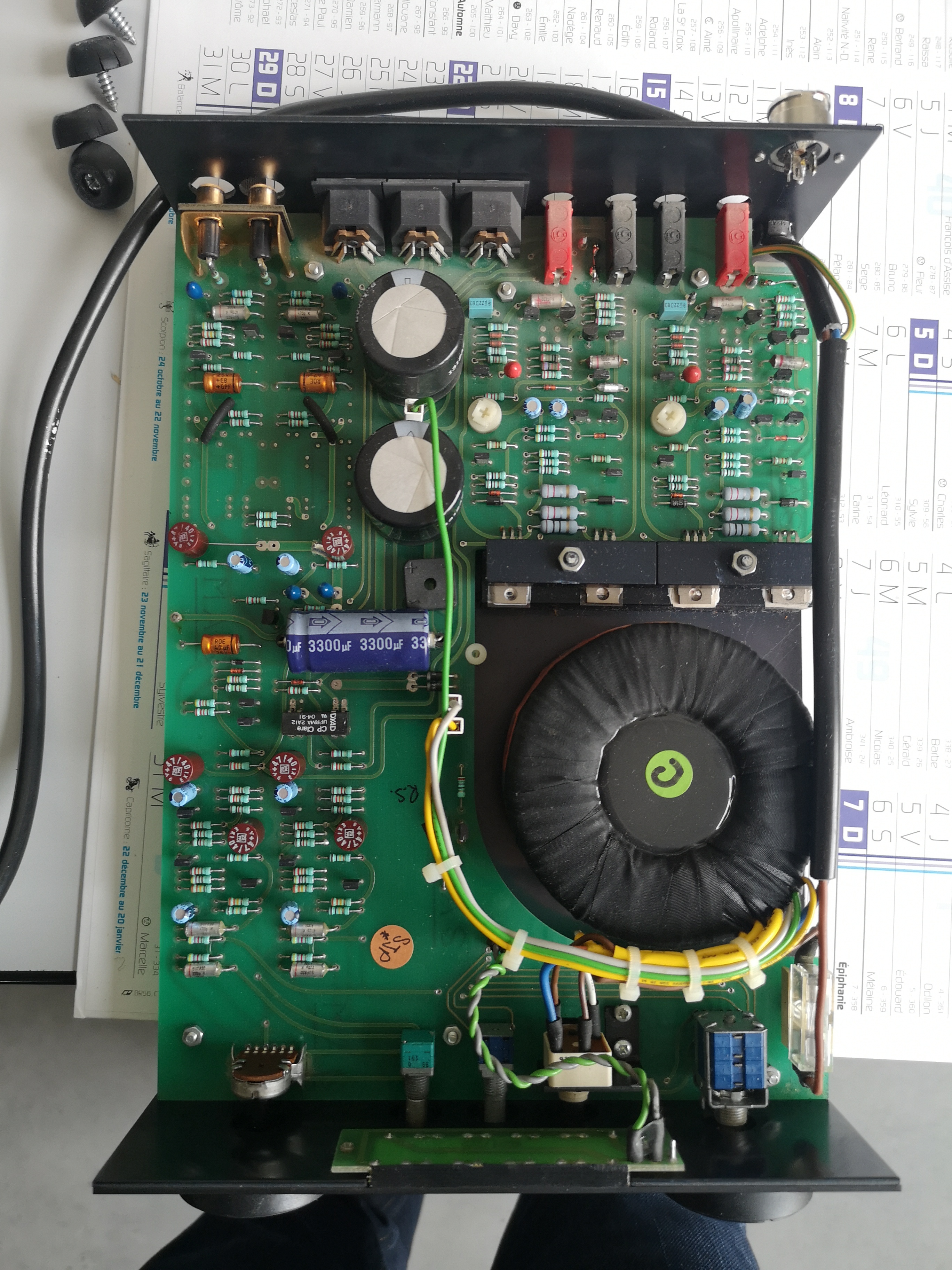

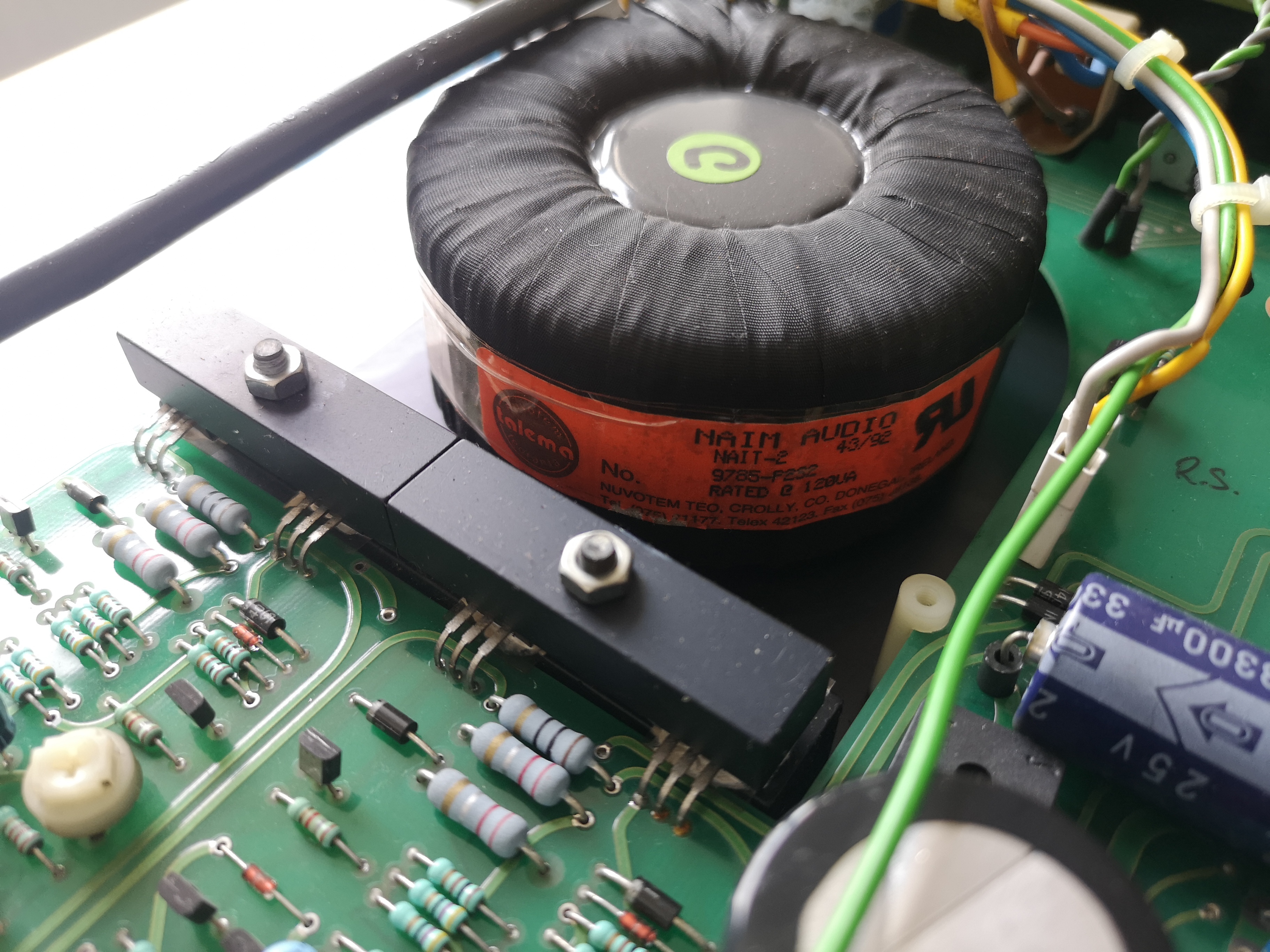

Un des derniers Nait2, celui de Bastien, une version cd, transfo talema :

[manioc]

Oui merci Manu, j'ai hâte de suivre ton travail

[tatchik74]

Quand on regarde l'intérieur de ces petites boites, on comprend vite pourquoi ça marche bien !! c'est vraiment du plus direct possible de la source aux enceintes......

[tatchik74]

Pour les néophytes comme moi, qui qui ferait une liste résumée des composants électroniques et fonctions que l'on trouve sur ces circuits imprimés :
Résistances
Diodes
Condensateurs
Tantales !!!
etc.

En cherchant un peu sur le net, j'ai trouvé plein d'explication

[manu67]

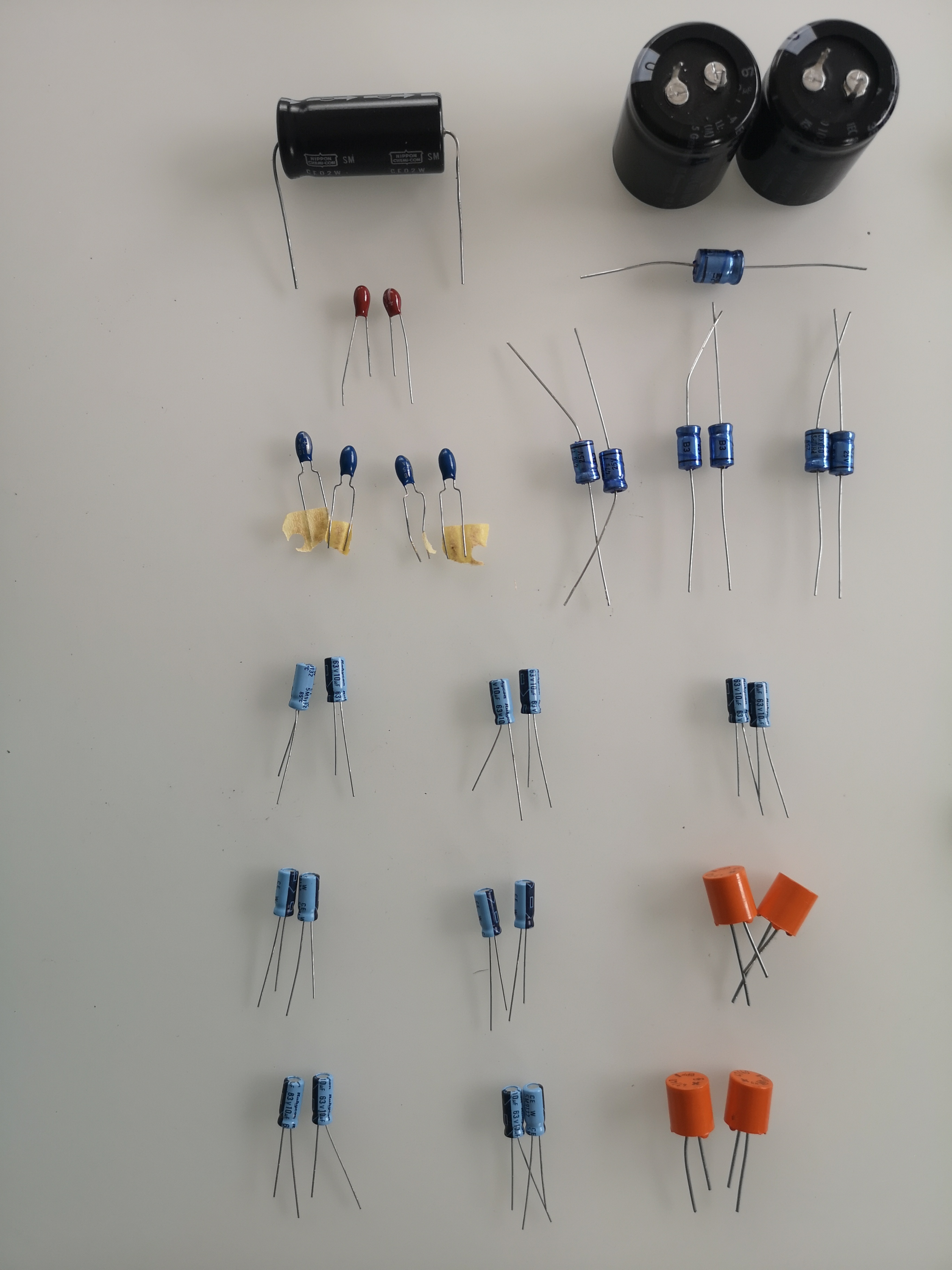

Après plus de 2h, le tri des composants pour recapper le Nait2 CD est fini :

[lolopod]

Après plus de 2h, le tri des composants pour recapper le Nait2 CD est fini :

quel boulot

[cedric31]

Super, ne pas oublier de ressouder les fiches de sortie , avec la raideur du naca5 elles se dessoudent…
Bon week-end

[manu67]

Merci Cedric, je vérifie ca

Un autre set de condos pour un Nait1 cette fois ci :

[manu67]

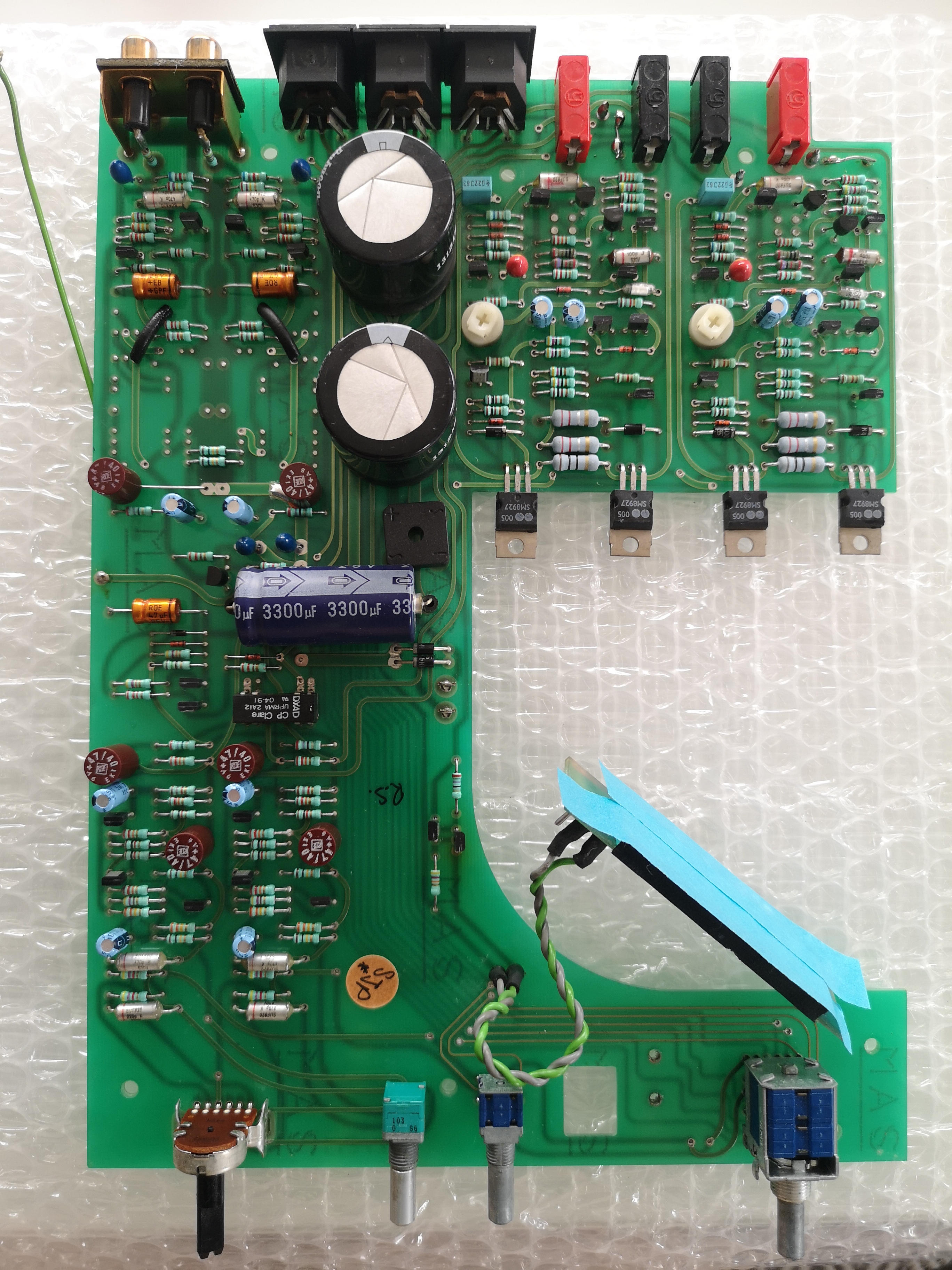

Carte sortie et nettoyée :

[manu67]

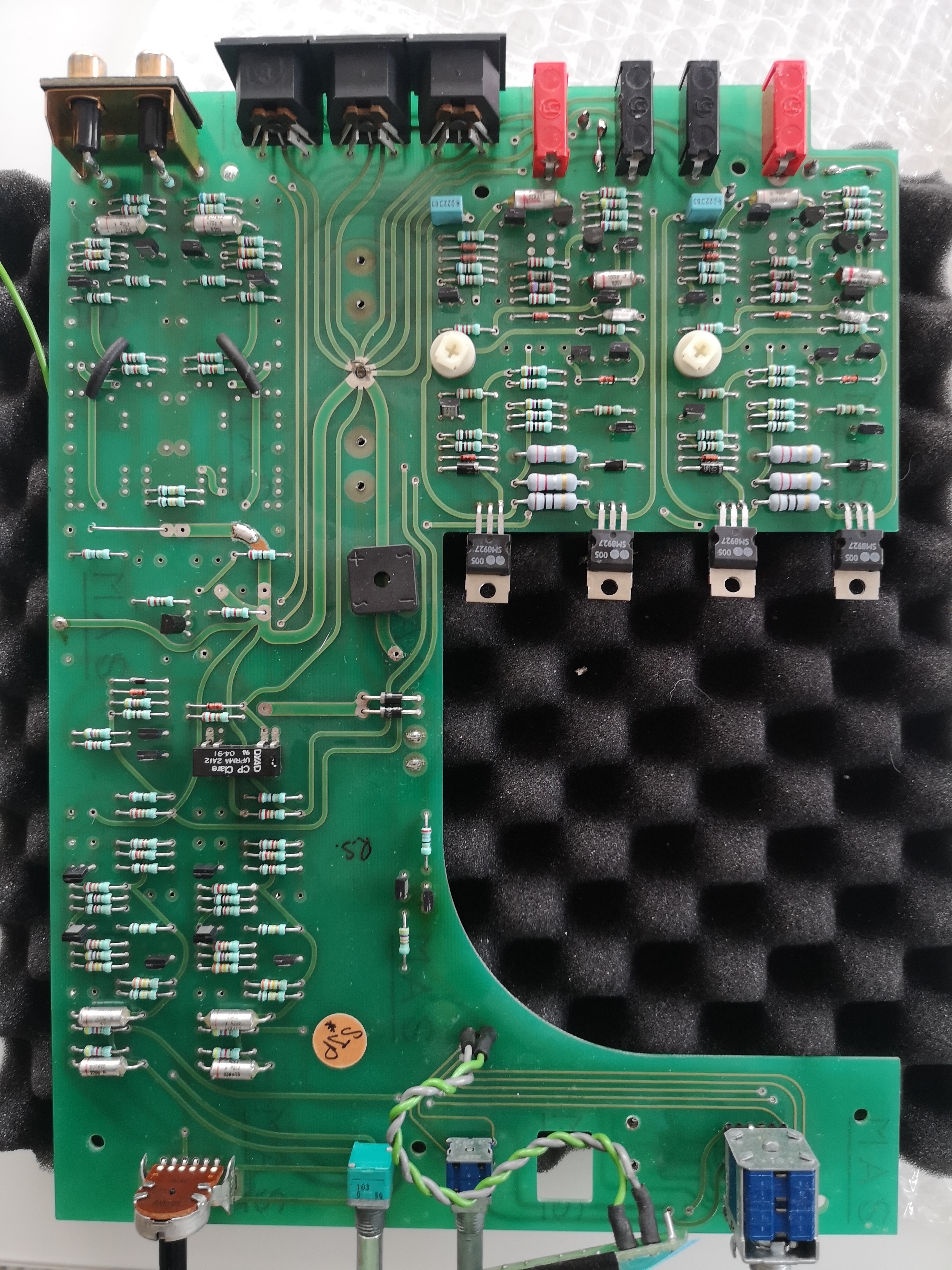

Les condos sont tous désoudés :


Comme d'habitude les roe bakélite sont encore excellents, à part un qui est acceptable.
Les 6800 sont pas mal encore comme les tantales 47uf. Le 3300uf acceptable.
Le reste est mauvais, les tantales 10uf avec des esr trop élevés, les chimiques 10uf Rubycon et le pire les roe bipolar une catastrophe, comme d'habitude.
