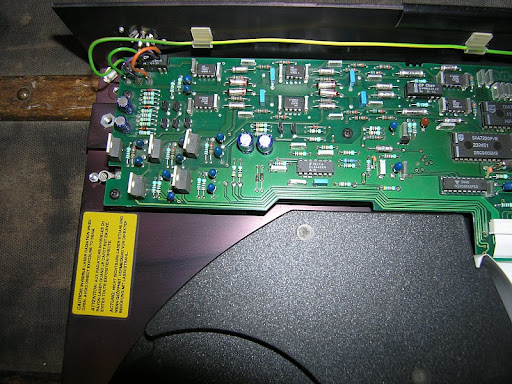

les opa sur la carte audio sont en cascade, 2 canaux
comme tu as pris les mesures à l'envers, on va faire à l'nvers aussi, impaire canal droit et paire canal gauche!
la ligne c'est op5 qui prend l'entrée du TDA, l'amplifie et l'envoie à op3 qui l'envoie à op1
pareil pour l'autre canal op6 sur op4 sur op2
seulement entre l'avant dernier et le dernier op il doit y avoir le relais qui mute avant le dernier ampli op pour éviter les bruits! ou il est mort, ou pas alimenté suffisamment donc regarde le condo en amont .
si c'est un circuit en cascade! attention, si il y avait un problème de Dac, l'entrée de op 5 et 6 serait à 0.
OP5 :
Borne 7 (V+) : 17.74
Borne 2 et 3 (IN) : 3.25
Borne 6 (Out) : 3.25
OP3 :
Borne 7 (V+) : 17.74
Borne 2 et 3 (IN) : 3.25
Borne 6 (Out) : 3.25
relais
OP1 :
Borne 7 (V+) : 17.73
Borne 2 et 3 (IN) : 0
Borne 6 (Out) : 3.25
OP6 :
Borne 7 (V+) : 17.63
Borne 2 et 3 (IN) : 3.32
Borne 6 (Out) : 3.32
OP4 :
Borne 7 (V+) : 17.64
Borne 2 et 3 (IN) : 3.32
Borne 6 (Out) : 3.32
Relais
OP2 :
Borne 7 (V+) : 17.64
Borne 2 et 3 (IN) : 0
Borne 6 (Out) : 3.33
. Il sonne vraiment tres bien, tres tres proche du S1 Crown
