Tester la sortie DIN du DAC V1

[filip63]

Hello,
une question de néophyte.
Le problème : sans prévenir, alors que ça marche sans souci depuis des années, le canal droit du S2 s'est mis en carafe ...

L'install :
PC sous W10/Audirvana --> Câble USB --> DAC V1 --> Sortie DIN --> Câble DIN4/DIN5 --> Nait 50 --> SBL

Ampli et enceinte ont rapidement été innocentés grâce au CD5XS
Le PC, le logiciel, le câble USB sont innocentés car ça joue normalement sur la sortie casque du DAC qui est en amont des sorties analogiques.
Avec la sortie RCA du DAC et câble 2RCA/DIN5, tout est normal.

Donc c'est soit le câble DIN soit la sortie DIN elle même ...

Questions :
-comment tester le canal droit (pin 4) du câble sans tout le démonter (c'est très pénible à remonter ces fiches) ?

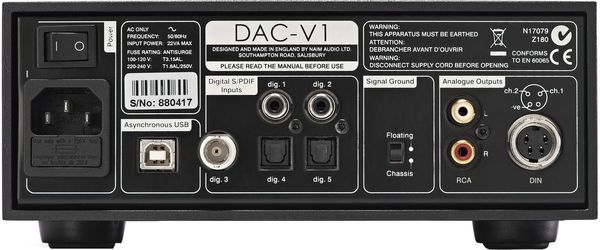

-comment tester la sortie DIN du DAC (du moins son pin canal droit) sans ouvrir la bête ?

quand on n'y connait pas grand chose ...

A vos claviers

[maxwell]

Salut,

Il est très probable que tu y aies déjà pensé mais, sait-on jamais : aurais-tu un autre câble DIN 4 vers DIN 5 pour tester ?

[filip63]

Ben non, passe que, d'une part c'est un câble qu'on n'a habituellement pas en réserve, et que d'autre part c'est un câble de 4 mètres les appareils étant éloignés

[La Bastille]

le DIN4 240° vers DIN5 180° est effectivement rare

[filip63]

surtout de 4 mètres

[groucho78]

.....
Questions :
-comment tester le canal droit (pin 4) du câble sans tout le démonter (c'est très pénible à remonter ces fiches) ?
-comment tester la sortie DIN du DAC (du moins son pin canal droit) sans ouvrir la bête ?
.....

Hello !
Si tu possède un multimètre, en position ohmmètre tu peux tester la continuité du câble sur le pin 4.

[filip63]

J'ai ça Pierre. Je vais me plonger dans le mode d'emploi

[Rouxousou]

Hello,
une question de néophyte.

[filip63]

On s'y perd un peu dans les numérotations des broches selon les lectures et qu'on parle des câbles ou des fiches femelles du chassis, ou du coté soudures ...

Quand on regarde cotés fiches mâles des câbles, et qu'on va de gauche à droite :
-quels sont les numéros des pins ? On va strictement de 1 à 5 ou de 1 à 4, ou autre ordre ?
-et quels pins du DIN5 correspondent à ceux du DIN4 ?


Autrement dit, quels sont les numéros correspondant aux lettres de mon schéma, sur la fiche DIN5 et sur la fiche DIN4, et quel est le câblage entre ces numéros ?

(Quand je dis néophyte ...).

[Marc]

https://fr.wikipedia.org/wiki/Connecteur_DIN
Quelques infos sur les prises DIN, sinon sur les anciens appareils, naim indiquait le brochage à coté des prises.

[Marc]

[filip63]

Merci Marc. Je commence à m'y retrouver.
Faut dire que souvent sur le net, les fiches ont la tête en bas, que la géométrie de pins n'est pas respectée, qu'on parle du coté châssis ou du coté câble, avec le coté extérieur ou le coté soudure ...
Comme en plus naim parle de ch1 au lieu de Ch L et de Ch 2 au lieu de Ch R....

Bref, faut le temps de la réflexion quand on n'est pas un as du DIY et/ou du fer à souder

[filip63]

Bien, nouvelles du front; J'ai fait le tri avec votre aide, directe ou en mp.
.
.

Câble DIN5 DIN4.jpg

.
.
Et le verdict du multimètre est tombé.
Il y a bien zéro Ohm entre les pins R et entre les pins L.
Il semble donc que c'est la sortie DIN du DAC qui est en cause, pas le câble.

[Marc]

Si tu as 0 Ohm entre L et R tu devrais avoir le même son sur les deux canaux. Le 0 Ohm est peut-être normal il doit y avoir un système de muting.
Je pense qu'il faut vérifier le câble, voir si chaque pin est bien reliée à une pin de l'autre coté et à rien d'autre. Il peut y avoir un fil qui touche la masse ou un fil qui est débranché ou cassé. Si tout semble ok avec le câble il faut trouver quelqu'un pour réparer le DAC, c'est pas dans la partie numérique que ça se passe donc ça ne devrait pas être trop compliqué à réparer.

[filip63]

Je me suis mal exprimé. J'ai 0 Ohms entre les R des deux extrémités, et 0 Ohm entre les L des deux extrémités
