Recappage ou remise à neuf d'un NAC72 [DIY]

[dug]

Bonjour,
Piloté par danielw4, j'ai remis neuf récemment tout mon ensemble Olive et j'en suis très content. Comme j'ai pris des photos et noté la valeur des composants, je me suis dit qu'il serait bien de partager cette source d'informations sur le forum pour ceux qui souhaitent se lancer dans l'aventure.

Je précise que je n'ai aucune formation technique, je n'avais jamais touché un fer à souder avant de me lancer...

Le 72 est un bon appareil pour démarrer: il possède des cartes enfichables faciles à extraire et à manipuler. De plus (sauf la carte relais qui est unique), les cartes vont par paires, on peut donc toujours garder la carte "jumelle" en référence pour vérifier que l'on n'a pas placé un composant à l'envers. Les tantales, les diodes et les condensateurs axiaux sont polarisés: un anneau ou un petit signe "+" ou "-" doivent vous permettre de savoir comment les positionner. Les condensateurs au styroflex n'ont pas de sens particulier, ni les condensateurs rectangulaires bleus (notés 6n8 etc...)

Les diodes peuvent être trouvées chez Conrad ou Farnell, les condensateur styroflex (notés "pf" sur les photos) chez Audiophonics ou Selectronics. Pour les Tantales les condensateurs axiaux ou les condensateurs plastique bleus, il y a plus de choix, internet est votre ami, mais vous pouvez demander conseil aux "spécialistes" du forum: danielw4, franck0303, S5pro et d'autres...

Pour le matériel, j'ai utilisé:

fer à souder
http://www.conrad.fr/ce/fr/product/5884 ... y&rt=&rb=1

pompe à dessouder
http://www.conrad.fr/ce/fr/product/5882 ... archDetail

tresse à dessouder (utile quand la pompe n'est pas très efficace)
http://www.conrad.fr/ce/fr/product/8120 ... archDetail

"troisième main"
http://www.conrad.fr/ce/fr/product/5881 ... archDetail

soudure: demandez aux spécialistes du forum, certains préfèrent la soudure à l'argent, d'autres non...

....Prévoir aussi quelques petites pinces pour travaux électroniques, et surtout un appareil photo ! Prenez toujours en photo la carte sur laquelle vous travaillez avant de commencer on ne sait jamais...(c'est moins crucial ici avec le 72 qui fonctionne avec des paires).


Voici les cartes (n'oubliez pas de multiplier le nombre de composants par deux sauf pour la carte relais !)

carte 729/1


carte 321/5


carte 323/5 (carte phono MC)


carte relais


Et les résultats d'écoute me direz-vous ?

Curieusement, le préampli n'est pas l'élément le plus sensible au recappage, la comparaison directe avec un 72 non recappé n'est pas bouleversante. On note néanmoins de façon nette une plus grande finesse dans l'aigu (il y a une forme de "saleté" ou de "voile" dans le haut sur le 72 d'origine) avec une ouverture de l'image sonore supérieure ainsi qu'une dynamique légèrement accrue.

Si vous allez plus loin et que vous décidez de changer les transistors (les ZTX), vous modifierez légèrement l'équilibre du 72 qui sera moins médium et plus "droit". Ignorez cette étape si vous aimez la balance en "cloche" dans le médium typique de l'Olive, mais le changement des transistors apporte encore plus de piqué avec une dynamique fine plus marquée. Mais votre préampli ne virera pas "analytique" pour autant, ça reste chaleureux, la musique se tient comme un tout, sans excès d'analyse qui parfois peut nuire à la cohérence de l'ensemble.

A vos fers !

A+
Dug

[le saint]

Bravo et merci pour ce post très intéressant, cela donne de l'espoir le jour ou l'on veut se lancer

[viccos]

Salut Olivier,

Jolie aventure ! Je ne crois pas que j'oserai un jour ... mais si tu dis que tu n'avais jamais soudé avant ... pourquoi pas ?

Quel frisson ça doit être la première remise en marche

[jeanpi]

Bravo et merci Olivier! Cela incite à reprendre le fer à souder
Et tes photos sont super, bien nettes.

[danielw4]

Salut Olivier

Très beau post parfaitement étayer ... merci

Comme tu dis, toute la difficulté dans le recappage ou la remise à neuf tient dans le choix des composants.
Il faut redonner une seconde jeunesse, voire une seconde vie à nos boîtes mais en respectant la philosophie Naim.

Il nous a fallu avec DDD en tester des composants pour arriver à un résultat cohérent et que l'écoute reste une écoute "Naim".

Merci de ton retour et c'est avec plaisir que je t'ai piloté mais comme t'es très doué c'était facile.

Daniel

[groucho78]

Merci Olivier, Daniel & C° pour vos conseils et tutos.
Serait-il possible que vous indiquiez des références de fournisseurs pour les composants ?

[danielw4]

Merci Olivier, Daniel & C° pour vos conseils et tutos.
Serait-il possible que vous indiquiez des références de fournisseurs pour les composants ?

Salut Pierre

T'as viré orange ? Problème de foie ... Bon plutôt jaune !!!
Trop de jus d'orange pour les vitamines ?


Pour répondre à ta question j'évite de mettre les références des composants voire les fournisseurs car par le passé il y a eu des échanges virulents pour tel composant meilleur que tel autre.
Et même pour les fournisseurs, n'ayant d'action chez aucun d'entre eux, il m'est difficile de dire qu'il faut acheter chez lui, j'ai déjà eu des réponses pour me dire qu'à tel autre endroit c'était moins cher ... Et mieux !

Je mets dans mes posts, la valeur du composant d'origine et c'est tout.... Ceux qui veulent en d'avoir plus, je passe en mode MP plus discret et ça évite des posts du type cité plus haut.

Daniel

[viccos]

Merci Olivier, Daniel & C° pour vos conseils et tutos.
Serait-il possible que vous indiquiez des références de fournisseurs pour les composants ?

Que pensez-vous de créer une rubrique dédiée au "DiY" qui faciliterait la recherche de ces guides ?

[stan3554]

Bonne idée.
Là je crois que c'est plus dans la cour (et les compétences !) de filip-63.

[filip63]

Bonne idée.
Là je crois que c'est plus dans la cour (et les compétences !) de filip-63.

La compétence si on veut, l'exclusivité de la décision, non.

J'ai le souvenir, il y a pas mal de temps, d'avoir fait cette suggestion. La conclusion des discussions avait été de garder finalement l'unicité du forum Naim, et d'y repérer ces filières par " [DIY] " dans le titre.
Il est vrai que le nombre de ces filières resterait assez limité (j'ai écrit le "nombre" pas "l'intérêt") et qu'un forum spécifique risque d'être un peu squelettique comparé aux autres. Mais si un consensus différent se dessine maintenant, c'est bien volontiers (et ce n'est pas eddy qui y verra à redire).

On peut créer un de nos célèbres sondages à ce sujet dans "Vie du site ...".

[S5-Pro]

Voilà
http://synthese-hifi.com/phpBB2/viewtop ... hilit=+DIY

Entre temps il est vrai que le forum a vu fleurir bon nombre de tutos de recappage (ce qui ne fait que confirmer sa diversité ... y'en a pour tous les goûts ).
Peut-être devrait-on maintenant créer une filière pour les y regrouper et utiliser le titre "Recappage des appareils anciens" sans forcément passer par le mot DIY ?


A propos ... Bravo Olivier !!!!!!!

Pour une première nicht schlecht !

[FPM]

Je vote pour.

[dug]

Merci pour l'intérêt les gars

Moi je préfère aussi la rubrique "recappage" plutôt que DIY qui fait plus penser à du bricolage, à une transformation des appareils d'origine, alors que l'idée c'est plus une remise à neuf...

Concernant les références plus précises des composants, j'en ai déjà discuté avec Daniel, moi je suis plutôt pour afin que le Tuto soit complet...

Personnellement je ne vois pas où est le problème dans la mesure où il s'agit juste d'une proposition, ceux qui trouvent moins cher, ou qui trouvent que tel ou tel composant n'est pas adapté peuvent toujours aller voir ailleurs...

Du reste l'esprit de cette rubrique n'est pas de se "friter" au sujet des composants (ce serait navrant), mais bien d'aider ceux qui sont peu fortunés, ou simplement qui ont envie de se lancer dans l'aventure...

La filière technique est juste une "annexe" qui complète harmonieusement notre forum, pas le centre d'intérêt principal ! Mais maintenant que nous avons deux modérateurs supplémentaires cela ne devrait pas poser de problème.

Toujours est-il que je respecte le choix de Daniel dans la mesure où c'est lui qui m'a fourni toutes les infos...

A suivre, quand j'aurai le temps , une cartographie du CD2 (carte mère et carte servo) ainsi que du 250 olive...

A+
Dug

[FPM]

Pour revenir au sujet du 72.
Je vais faire ma blonde.
Est ce que l'on pourrait expliquer à quoi servent chacune des différentes cartes du préampli.
Pour les cartes phonos, c'est facile. Mais pour le reste....

bis Bald
FPM

[S5-Pro]

Salut
Sur accoustica il existe beaucoup d'info et de photos:
http://www.acoustica.org.uk/
Aller dans le menu: "Naim Preamp Mods and Upgrades".

On a les cartes suivantes:
La carte NA321 représente la carte de "gain board" où l'amplification en tension du signal provenant de la source est effectué.

Bien qu'en sortie vers l'ampli la tension du signal est généralement moins élevée qu'en entrée du NAC, il faut néanmoins l'amplifier à cause ... du potentiomètre qui en réduit la tension.
En fait c'est un peu bête, on a une bonne tension en entrée, on la diminue ... puis on l'augmente et au final elle est plus basse qu'à l'entrée et c'est un amplificateur

Les anciennes cartes NA324 (utilisées dans les NAC32 et dans le 72 comme carte de sortie Tape-out) sont appellées "buffer boards". Elles contiennent un filtre d'entrée (toujours le même sur toutes les cartes) et un buffer en sortie (adaptation d'impédance pour le potentiomètre ???).

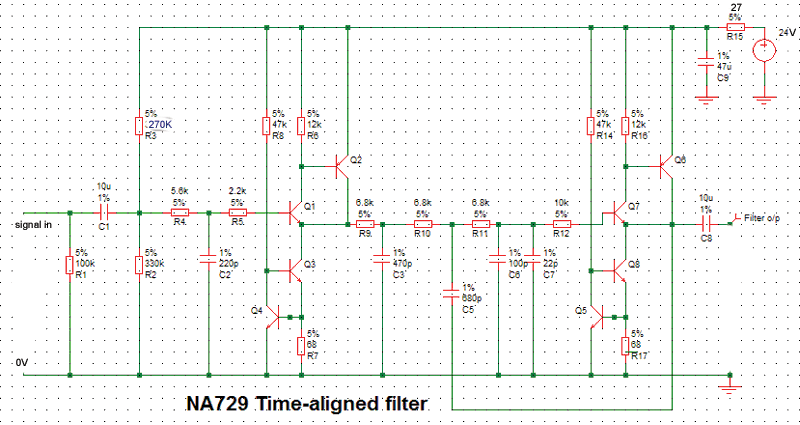

L'autre carte est la NA729 appellé "time Alignmed board" qui est en fait un filtre à haute tension encastré dans deux buffers pour l'isoler. Elles remplacent à partir du 72 les cartes NA324 (sauf pour le tape out du 72 je crois).



Enfin les cartes NA325 sont les cartes "switch on relay" qui temporisent l'allumage et la mise hors tension du NAC pour éviter des plocs dévastateurs !


Le schéma du pré-ampli est le suivant:
Entrées (sources) - Sélecteur d'entrée - (eventuellement NA322 / 323 phono) - NA729 - Balance - Potentiomètre - NA321 - NA 325 - sorties
http://www.acoustica.org.uk/t/naim/prea ... iagram.pdf

Le schéma et les cartes ainsi que tous les composants (à part quelques petites exceptions) restent les mêmes à partir du 72 pour tous les pré-amplis de la gamme olive et black jusqu'au NAC552 inclu.
