Matériel Naim en 115V

[FlatTwin]

Bonjour à tous,

Suite à la mise en vente de mon alim Hicap DR quelqu'un possédant un Supernait en 115V me demandait s'il pouvait utiliser ma Hicap
J'avoue ne pas avoir de réponse, si ce n'est que je lui ai demandé déjà comment il utilisait son Supernait ? Via un transfo 220/115V j'imagine ?
Qu'en pensez vous ?
Merci

[thierry931]

Salut Pierre,

Oui il peut utiliser ton Hicap avec son Supernait, je ne vois pas ce qui pourrait l'en empêcher.
Si chez lui il a du 230V, la Hicap fournira le 24V nécessaire pour alimenter son ampli.

Il n'habite pas à l'étranger par hasard ??

Aussi si il souhaite, son Supernait devrait pouvoir être transformé au niveau du transfo interne pour être alimenté en 230V.

[FlatTwin]

Merci pour ton retour !
Non il vit en France mais il a hérité de cet ampli, peut-être un parent vivant aux US ?

[thierry931]

D'accord, et il ne t'a pas expliqué comment il alimente son SN ?

[FlatTwin]

En fait il ne l'a pas encore, et il m'a avoué encore hésiter à le prendre, il est en pleine réflexion...
Par discrétion je n'ai pas cherché à en savoir plus !

[thierry931]

Comme le SN doit resté branché même quand il est connecté avec une Hicap, il devra juste modifier le câblage interne du transfo du SN avec deux petites soudures.

[FlatTwin]

Pour accepter le 220V ?
Sinon, c'est possible et non déconseillé d'utiliser un transfo pour éviter une intervention en interne ?

[thierry931]

Oui et oui

[ALMO]

Les 2x115v des transfos Naim sont montés en parallèle pour le 115v aux états unis . 60Hz
Les mêmes transfos sont montés en série pour le 230v en Europe. 50Hz
En cas de besoin pour modifier du 115v au 230 v, ceci implique de reculer le capuchon de recouvrement du commutateur pour accéder et dessouder le fil négatif bleu relié avec le négative blanc sur le commutateur., dessouder également le fil positif violet relié avec le fil positif marron. Ensuite ponter le fil + violet avec le fil- blanc, et isoler le fusionnement de ces 2 fils avec de la gaine thermorétractable. Changer aussi le fusible de sécurité d'entrée dont la valeur doit être deux fois inférieur en 230 v. A noter que par rapport aux points d'entrée IEC, la phase et le neutre sont inversés en sortie du commutateur, côté enroulement primaire transfo. Sans doute en relation avec le sens de l'enroulement primaire du transfo ? Sans conséquence sur le résultat avec la phase d'entrée d'origine.

[cedric31]

Merci Alain pour ce partage …. Une petite photo ou schéma pour améliorer la compréhension du changement de genre du transfo !

[ALMO]

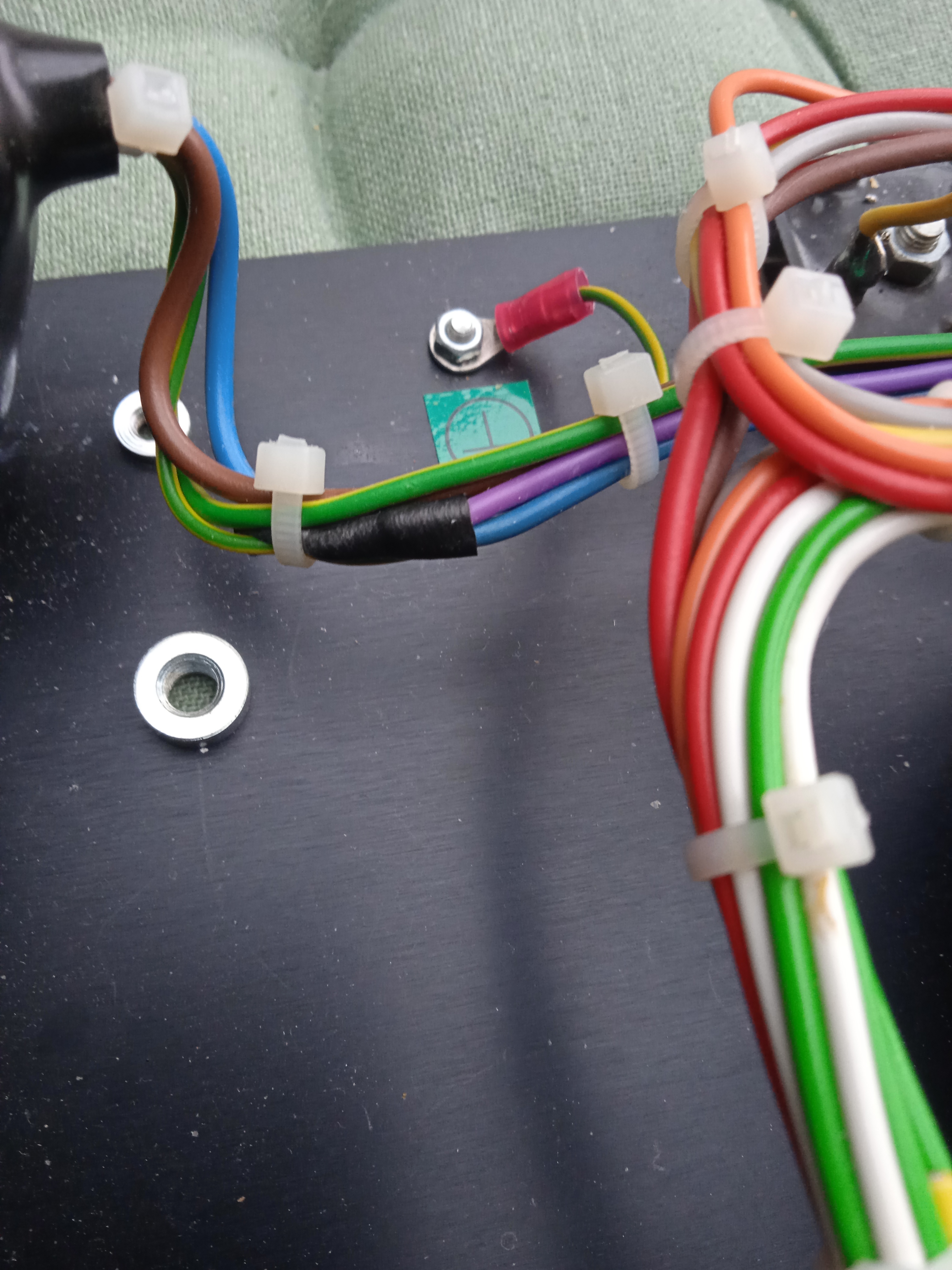

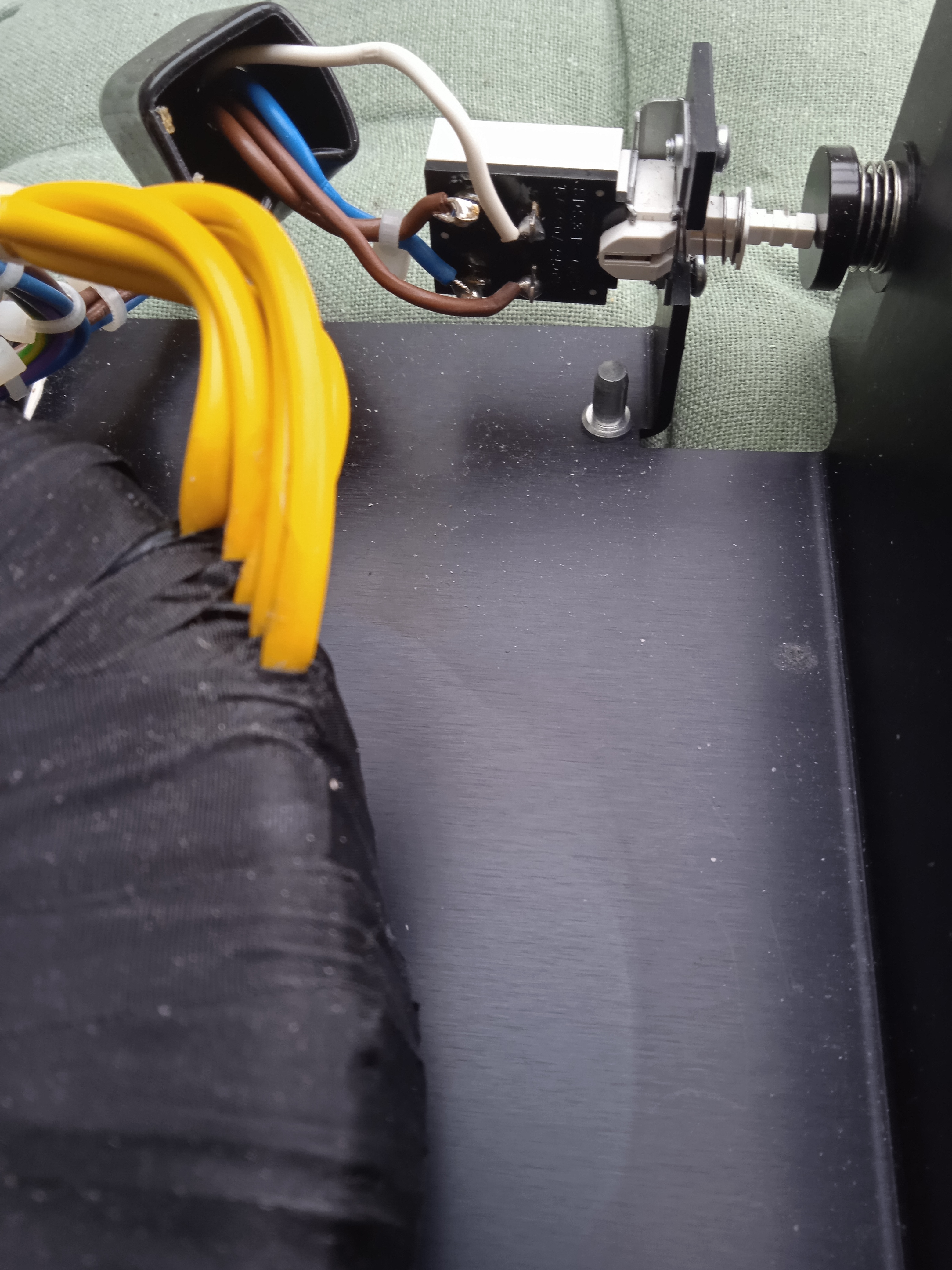

https://zupimages.net/up/25/02/u4cz.jpg
https://zupimages.net/up/25/02/1y1v.jpg
https://zupimages.net/up/25/02/z79c.jpg

La photo est prise sur une Scap avec la couleur du fil marron correspondant à la phase secteur entrant sur le commutateur.
Sur les amplis de puissance la couleur peut être un fil de couleur jaune (phase) en entrée du commutateur.

Oui tout à fait tatchik , toujours faire une vérification au volmètre une fois la modif terminée, sans oublier d'avoir changé le fusible d'entrée correspondant au voltage (un 6.3A T remplacé par un 3.15T)

[tatchik74]

Faut bien suivre et verifier deux fois après exécution ....
