Installation Nait 3 : cartes phono / câble enceinte

[Red_Fish]

je vais bientôt recevoir un Nait 3, j'aurai besoin de vos lumières sur deux points

> je reçois avec l'ampli un set de cartes phono 522 ... non installées.
pour l'installation, doit-on faire une quelconque modif physique de l'ampli, ou bien il y a juste a ouvrir l'ampli et a installer les cartes à leur emplacement ?

> je vais aussi avoir avec 4 fiches bananes pour les cables HP.
besoin de souder ou bien elles se montent en les vissant comme les bananes "normales" ?

[Wallace]

je vais bientôt recevoir un Nait 3, j'aurai besoin de vos lumières sur deux points

> je reçois avec l'ampli un set de cartes phono 522 ... non installées.
pour l'installation, doit-on faire une quelconque modif physique de l'ampli, ou bien il y a juste a ouvrir l'ampli et a installer les cartes à leur emplacement ?

> je vais aussi avoir avec 4 fiches bananes pour les cables HP.
besoin de souder ou bien elles se montent en les vissant comme les bananes "normales" ?

la première question, je ne sais pas!

la seconde , si les fiches sont vissables il faut pas souder, ou alors les bouts des surfaces contactes pour éviter qu'ils effilochent, mais pas les surfaces en contacte serrage

[franck0303]

je vais bientôt recevoir un Nait 3, j'aurai besoin de vos lumières sur deux points

> je reçois avec l'ampli un set de cartes phono 522 ... non installées.
pour l'installation, doit-on faire une quelconque modif physique de l'ampli, ou bien il y a juste a ouvrir l'ampli et a installer les cartes à leur emplacement ?

> je vais aussi avoir avec 4 fiches bananes pour les cables HP.
besoin de souder ou bien elles se montent en les vissant comme les bananes "normales" ?

Bonjour Red fish,

1-Il n'y a aucune modif à faire pour installer tes cartes 522 dans le NAIT3. Suffit juste de l'ouvrir et d'installer tes cartes sur leur propre emplacement

2- Je ne sais pas quel ton câble HP. Si tu utilise du NACA5, il faut absolument souder les bananes avec ton NACA5.

A bientôt

Franck

[Red_Fish]

ok merci !

pour les cartes c'est super si c'est aussi simple.

le cable HP ce n'est pas du NAIM mais du Qed, donc je visserai !

je posterai quelques photos quand le Naim sera arrivé

[S5-Pro]

Je pensais qu'il fallait sectionner un fil ... mais cela doit être dans le NAC52 ... à l'époque c'est mon revendeur qui avait installé mes 522s dans le NAC92.

[jeanpi]

En tout cas, sur le Nac 102 il fallait sectionner un fil de part et d'autre des cartes phono.
Au fait, je me souviens que sur le Nait 3R, j'avai dû rétablir les 2 ponts pour utiliser l'entrée RCA en entrée haut niveau! Donc sur le Nait 3 cela devrait aussi être la cas, non?

[franck0303]

En tout cas, sur le Nac 102 il fallait sectionner un fil de part et d'autre des cartes phono.
Au fait, je me souviens que sur le Nait 3R, j'avai dû rétablir les 2 ponts pour utiliser l'entrée RCA en entrée haut niveau! Donc sur le Nait 3 cela devrait aussi être la cas, non?

Sur le 102 et le 72 oui, j'ai du sectionner egalement les deux straps sur le 72 pour pouvoir installer les cartes phonos. Mais ce n'est pas le cas sur le NAIT3.

Franck

[Red_Fish]

ok donc sur le Nait 3 c'est "plug & play" si je résume

[jeanpi]

Cher Franck, je dois te dire que le 72 est d'une autre "architecture" et il n'y a pas de ponts à couper pour installer les cartes phono. Je l'ai eu durant plusieurs années...

Pour le Nac 102, les 2 ponts sont situés à la droite de la carte phono de droite (vu depuis devant) et enfin pour les Nait 3 et 3R, les ponts sont situés de part et d'autre des cartes, une fois sur le bord extrème gauche du circuit imprimé et l'autre à la droite de la carte de droite

J'ai contrôlé tout cela sur mes photos d'archives afin d'en être sûr...
A +

[franck0303]

Cher Franck, je dois te dire que le 72 est d'une autre "architecture" et il n'y a pas de ponts à couper pour installer les cartes phono. Je l'ai eu durant plusieurs années...

Pour le Nac 102, les 2 ponts sont situés à la droite de la carte phono de droite (vu depuis devant) et enfin pour les Nait 3 et 3R, les ponts sont situés de part et d'autre des cartes, une fois sur le bord extrème gauche du circuit imprimé et l'autre à la droite de la carte de droite

J'ai contrôlé tout cela sur mes photos d'archives afin d'en être sûr...
A +

Jean pierre,

Le 72 des dernières générations possedent des straps à couper, sinon cela ne fonctionne pas. je posséde également un 72. Si je laisse les straps, je peux brancher une entrée haut niveau sur l'entrée phono moyennant un câble DIN/BNC. Pour brancher une platine vynile, j'ai du couper les straps.
Ce n'est pas le cas des 72 de premières generations comme tu as eu.

Concernant le nait3 que j'ai également possédé, je n'ai jamais eu besoin de couper quoique se soit pour ecouter une platine vinyle, juste mettre les cartes phonos. (peut-être Pascal de chez Choukroun m'avait-il déjà coupé les straps avant de me le livrer, c'est possible)

Amitiés

Franck

[Red_Fish]

ok j'ai vu sur des photos les straps dont vous parlez ... reste a etre sur si ils doivent rester ou non

[Naitssance]

J'ai déjà effectué cette manip. plusieurs fois, il n'y a strictement rien à faire si ce n'est d'enficher les cartes dans l'intégré. Faut juste pas râter une pinoche à l'enfichage

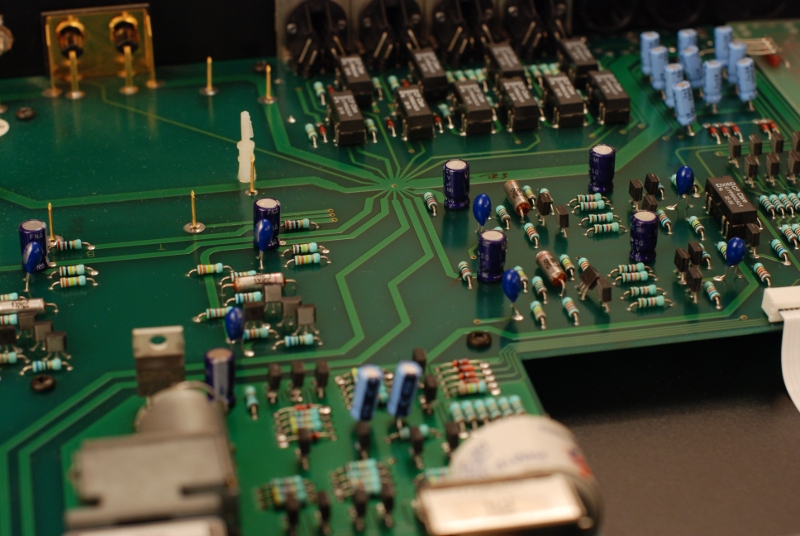

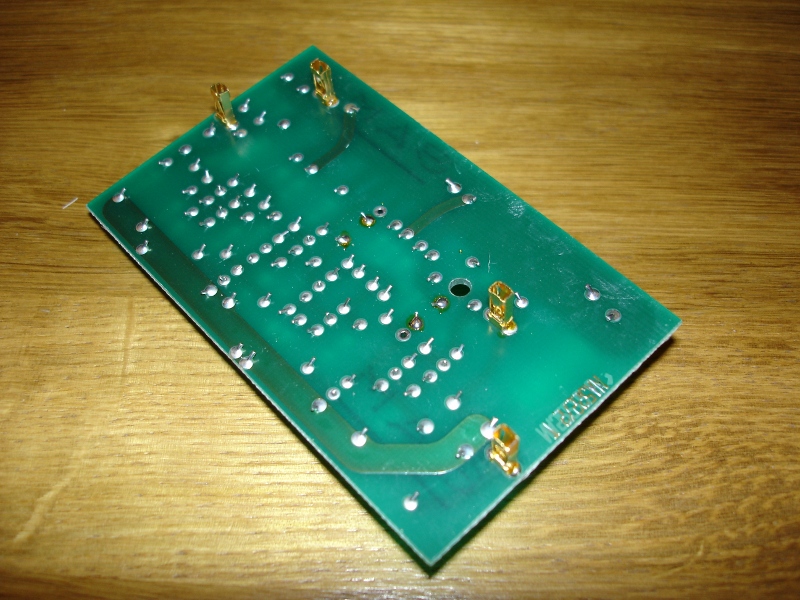

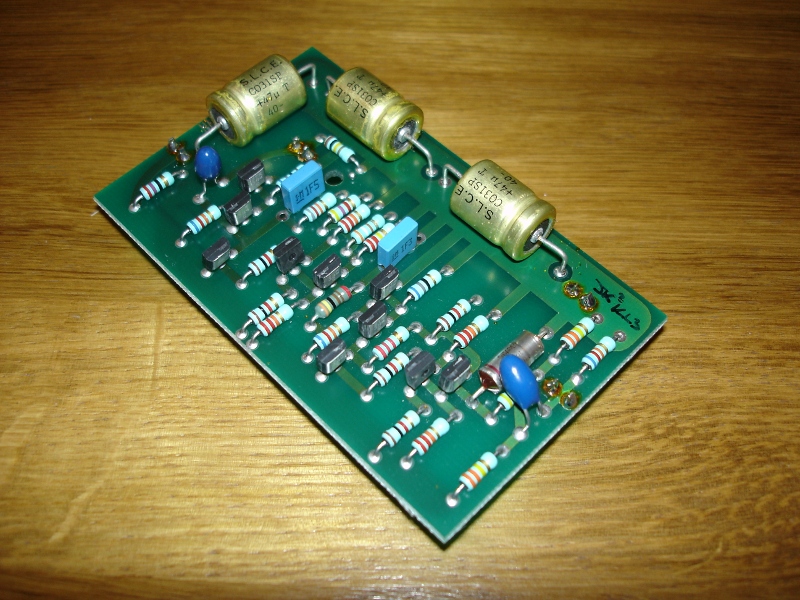

Photos made in moi (Ça se passe en haut à gauche sur les deux premières photos ) :

[franck0303]

J'ai déjà effectué cette manip. plusieurs fois, il n'y a strictement rien à faire si ce n'est d'enficher les cartes dans l'intégré. Faut juste pas râter une pinoche à l'enfichage

Photos made in moi :

Merci NAITSSANCE, ca confirme ce que j'ai dit plus haut

[Naitssance]

Arf, t'aurais pu au moins attendre que je finisse d'éditer mon message avant de le prendre en référence

Je précisais que ça se passait en haut à gauche sur les deux premières photos... On ne sait jamais, si sur un coup de tête il lui prenait l'envie d'essayer de planter les cartes dans la partie puissance à droite

[jeanpi]

OK Franck, mon dernier Nac 72 était des années 90

Pour le Nait 3, les ponts sont situés juste à côté du 1er picot, vu de face, à gauche de la carte de gauche resp. à droite de la carte de droite. De toute façon, une fois ouvert, essaies de mettre les cartes et branches pour être sûr avant de refermer la boîte!
